MQ4037 門座式起重機是港口碼頭裝卸貨物的常見大型設備，門座起重機是隨著港口事業的發展而發展起來的，門機大多沿碼頭面上的軌道行走，進行件雜貨裝卸船作業 [1-2]。該設備運行狀態的好壞直接影響裝卸船的效率和起重安全性，甚至直接影響港口的經濟效益。

然而 MQ4037 門座式起重機安全監控系統在開始使用初期，經常會出現一些問題，如：不能對吊鉤工況進行準確稱重，以及起重機在抓斗時經常出現大幅度的計量誤差；在工作過程中鋼絲繩以及軸承的磨損加劇，導致使用壽命大幅度下降。本文通過對原負荷取力裝置的問題分析發現問題的所在之處，然后對復合取力裝置潤滑油路改造，并提出合理的改造方案，最后達到理想的預期效果 [3]。

1 原門機超載取力裝置分析（圖１）

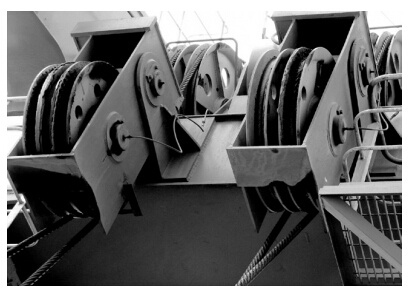

圖 1 改造前原復合取力裝置

同一臺門機的支持繩作業量比開閉繩的作業量少了二分之一；門機在使用吊鉤吊裝件貨時，重量顯示器顯示準確，但在使用抓斗抓取散貨礦石和煤炭時，重量傳感器的顯示值卻與實際相差甚遠 [4]。經過對報廢后更換的鋼絲繩進行檢查，以及對負荷取力滑輪組鋼絲繩折角進行測量，發現了導致該問題的原因。

原負荷取力滑輪組采用左側一根軸，上面分別安裝左側的支持鋼絲繩和開閉鋼絲繩，右側一根軸，上面分別安裝左側的支持鋼絲繩和開閉鋼絲繩，分別通過兩個傳感器進行測量的 [5]。門機機器房?jī)?nèi)支持鋼絲繩卷筒的安裝位置比開閉鋼絲繩卷筒的安裝位置原靠后，致使支持鋼絲繩的折角遠大于開閉鋼絲繩的折角。

鋼絲繩的反復的 S 折彎是造成鋼絲繩磨損過快的主要因素，在設備的設計時應盡量避免或減小這種 S 彎，以延長鋼絲繩單繩作業量。

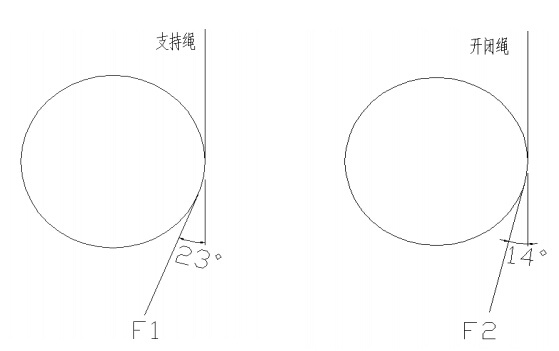

由圖３，圖４兩測算圖可見，支持鋼絲繩折角為 23°，開閉繩折角為 14°，支持繩折角比開閉繩折角大 9°。這個 9°的角度差，造成了支持鋼絲繩作業量比開閉繩作業量少了近一半。

起重量傳感器的計算起重總量的公式如下：

F=2×（F 支持 +F 開閉）=（F 傳感器 /Sin23° +F 傳感器 /Sin14°）K，其中 K 由傳感器滑輪軸力臂決定。

（1）當使用吊鉤吊運卷鋼等件雜貨時：吊鉤的平衡結構，四根鋼絲繩的受力均相同， F 支持左 =F 開閉左 =F 開閉右 =F 支持右。稱重傳感器顯示的總受力 F 為 F 支持或開閉 ×（Sin23° + Sin14°）K，而（Sin23° + Sin14°）K 為固定的數值，所以，在吊鉤使用時，稱重傳感器的顯示值與貨物的實際重量成線性比例關系。

（2）當使用抓斗進行散貨抓取時，F(xiàn) 支持左 =F 支持右≠ F 開閉左 =F 開閉右，左側傳感器受壓力為（F 支持左 ×Sin23° +F 開閉右 ×Sin14°）K，由以上公式不難開出，存在兩個變量決定稱重傳感器所受壓力，故，稱重傳感器的測量顯示值不與貨物的實際重量成比例關系。這個非線性關系，造成了稱重傳感器測量卷鋼等件雜貨的顯示值準確，而煤炭、礦石等散貨起重量誤差很大的奇怪現象。
